Produktbeschreibung
Die OUTBUS No 3 Handbetätigung drehbar verschließbar ist eine mechanische Stellvorrichtung zum Abschließen.
Die drehbare Scheibe kann in jeder gewünschten Weichenkennung gestaltet werden.
Sie wird klassischerweise für Weichen und Gleisverschlüsse verwendet, meist wird dabei der Typ 3a hinter einem Typ 3b mit Folgeschlüssel eingesetzt.
Auch für andere mechanische Betätigungen wie zum Beispiel:
Signale, Schranken, Türen, Tore, Szenerien mit Figuren, etc.. können die Antriebe verwendet werden.
Für Weichen und alle elektrischen Komponenten geschaltet werden, wie Polarisierung, Rückmeldung, Lichter oder andere motorische Antriebe wird zusätzlich die Zungenstellvorrichtung mit Kippschalter benötigt.
Die Zug-/ Druckbetätigung ist abschließbar.
Somit ist ein vorbildlicher Betrieb Ihrer Eisenbahnanlage möglich. Auf der ganzen Welt gibt es in der Eisenbahntechnik abschließbare Betätigungen, um einen sicheren Betrieb zu gewährleisten. Einige Beispiele für den Einsatz beim Vorbild finden sie auf den Seiten unserer Homepage über Schlüsselwerke.

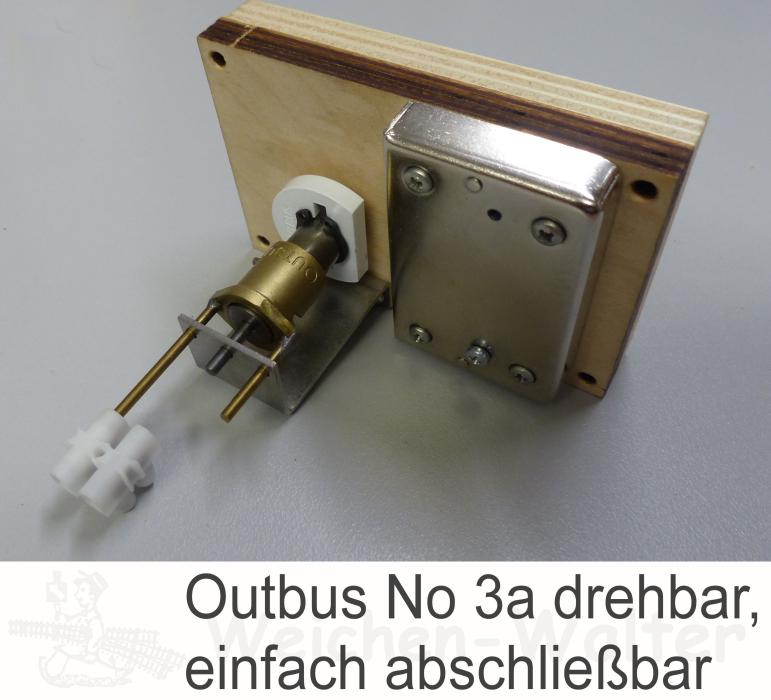

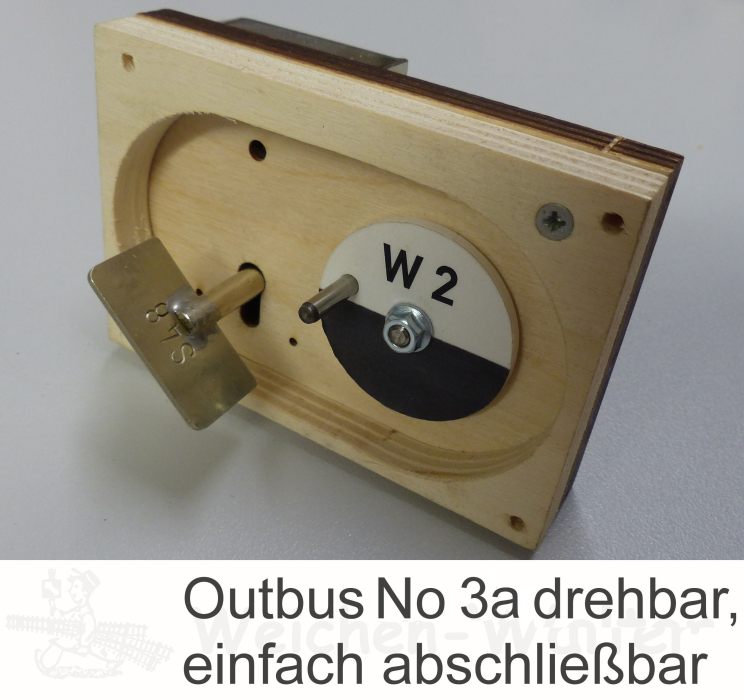

Typ 3a / Einfach verschließbar:
In der Grundstellung kann die Betätigung abgeschlossen und somit gegen unbefugtes/unbeabsichtigtes Verstellen gesperrt werden.
Der Schlüssel kann in dieser verschlossenen Stellung entnommen werden.
Ist das mechanische Schloss entriegelt, kann die Zug-/ Druckbetätigung bedient werden.
Der Schlüssel ist nun wie beim Vorbild gegen das Abziehen gesichert.

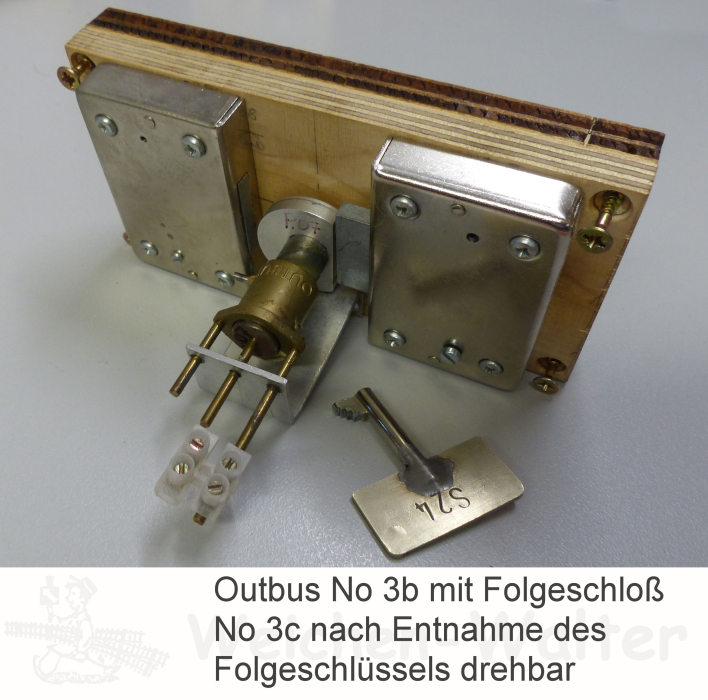

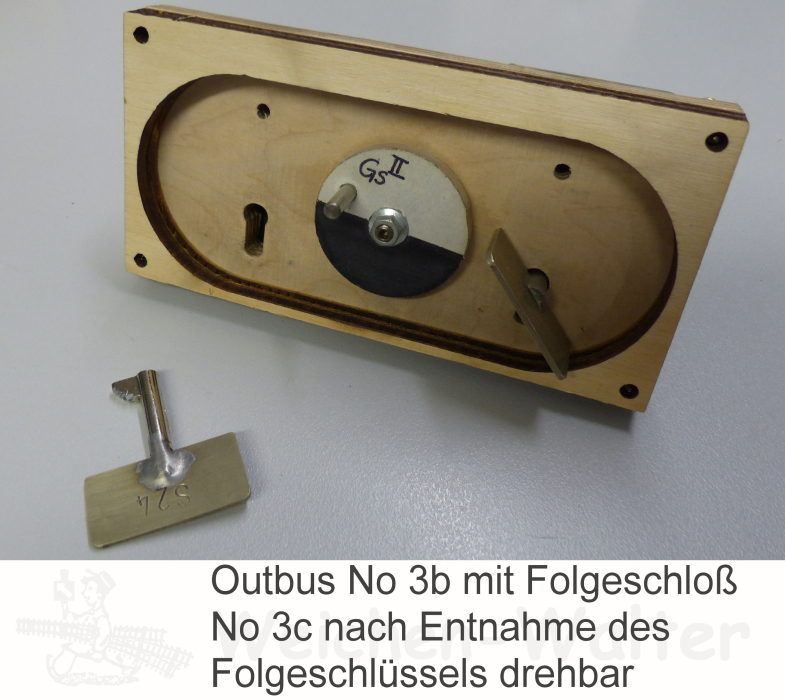

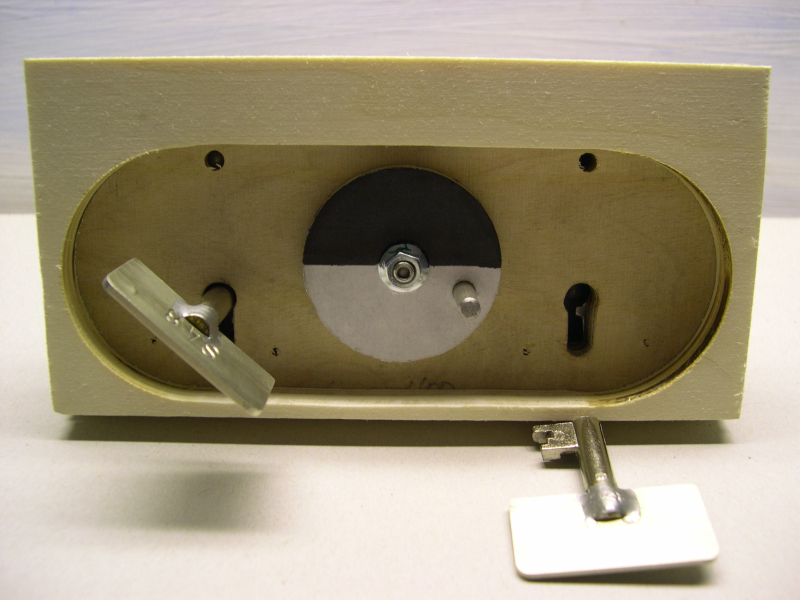

Typ 3b und 3c / verschließbar mit Folgeschloss
Beispiel:
- Anschlußweiche (mit Typ 3a) mit
- nachfolgender (Schutz-)Weiche (mit Typ 3b/c)
In der Grundstellung kann die Betätigung abgeschlossen und somit gegen unbefugtes/unbeabsichtigtes Verstellen gesperrt werden.
Der Zugführerschlüssel kann in dieser Stellung entnommen werden. Der Schlüssel des Folgeschlossel ist dabei gegen Abziehen gesichert,
das entsprechende Folgeschloss ist verriegelt. Die (Schutz-)Weiche kann nicht verstellt werden.
Wird mit dem Zugführerschlüssel das Schloss entriegelt, kann die (Schutz-)Weiche bedient werden. Der Zugführerschlüssel ist nun wie
beim Vorbild gegen das Abziehen gesichert. Der Folgeschlüssel kann durch Drehung entnommen werden um das Schloß der
Anschlußweiche zu entriegeln.
Bei Typ 3b ist nun die Schutzweiche verriegelt und kann nicht mehr verstellt werden.
Bei Typ 3c kann auch nach Entnahme des Schlüssels bei komplexen Anschlüssen die Weiche bedient werden.
Die Ausführung/Bestückung dieser Betätigungen ist abhängig von der Situation der Anschlußstellen. Dies geschieht in Absprache mit
dem Kunden z.B. durch Zusendung eines Plans per E-Mail.
Die Schlüssel gibt es in 24 verschiedenen Schließungen.
Der Schlüssel wird in der dargestellten Ausführung (der DB Form verkleinert angenähert) mitgeliefert. Er wird mit der vorher abgeklärten Beschriftung gefertigt.
Die Betätigung ist für den Modulbau bestens geeignet, aber auch bei ortsfesten Anlagen gibt es viele Einsatzmöglichkeiten.
Ab einer Modulkastenwandstärke von 10mm ragt der Knauf auch bei gezogener Stellung nicht über das Außenbrett und ist beim Transport der Module vor Beschädigungen geschützt.
Im Produkt enthalten sind:
-drehbare Handbetätigung ohne Kippschalter
-Schloss in Grundstellung verschließbar mit Schlüssel (bei No 3b / 3c zwei Schlösser)
-Befestigungsschrauben
Für die Weichenpolarisierung und weitere elektrische Ansteuerungen wird die Zungenstellvorrichtung mit Polarisierung benötigt
Zungenstellvorrichtung
Für eine beidseitige Bedienung ist die OUTBUS No 3 leer und eine Stellstange Messingdraht 2,5 x 500mm erfordelich.
No 3 Leer
Stellstange Messing Ø 2,5 mm x 500 mm
weitere Outbus Produkte
Unter "Mehr Bilder" finden Sie Beispiele für den Aufbau der OUTBUS Zug-/ Druckbetätigung.
