OUTBUS No 2 Handbetätigung verschließbar

Die OUTBUS No 2 Handbetätigung verschließbar ist eine mechanische Stellvorrichtung zum Abschließen.

Sie wird klassischerweise für Weichen und Gleisverschlüsse verwendet, meist wird dabei der Typ 2a hinter einem Typ 2b mit Folgeschlüssel eingesetzt.
Auch für andere mechanische Betätigungen wie zum Beispiel:
Signale, Schranken, Türen, Tore, Szenerien mit Figuren, etc.. können die Antriebe verwendet werden.

Durch den zweifachen Umschalter können alle elektrischen Komponenten geschaltet werden, wie Polarisierung, Rückmeldung, Lichter oder andere motorische Antriebe.

Die Zug-/ Druckbetätigung ist abschließbar.

Somit ist ein vorbildlicher Betrieb Ihrer Eisenbahnanlage möglich. Auf der ganzen Welt gibt es in der Eisenbahntechnik abschließbare Betätigungen, um einen sicheren Betrieb zu gewährleisten. Einige Beispiele für den Einsatz beim Vorbild finden sie auf den Seiten unserer Homepage über Schlüsselwerke.

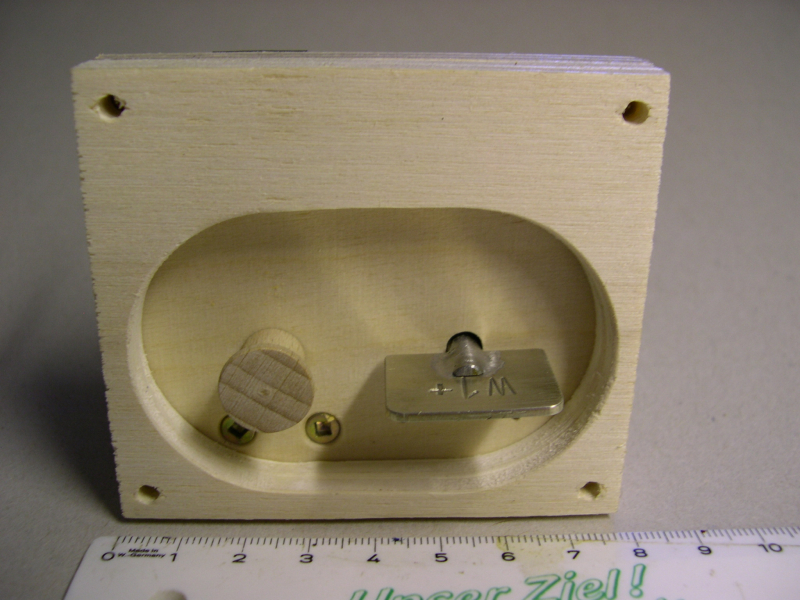

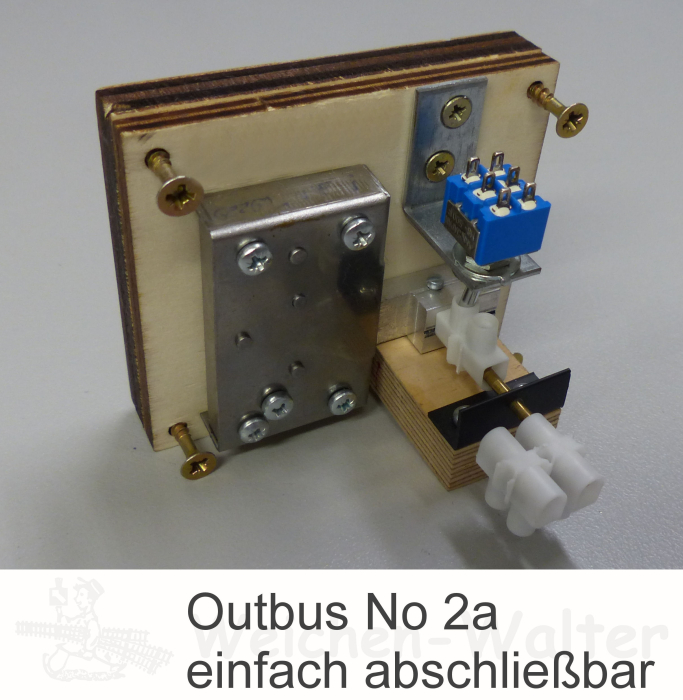

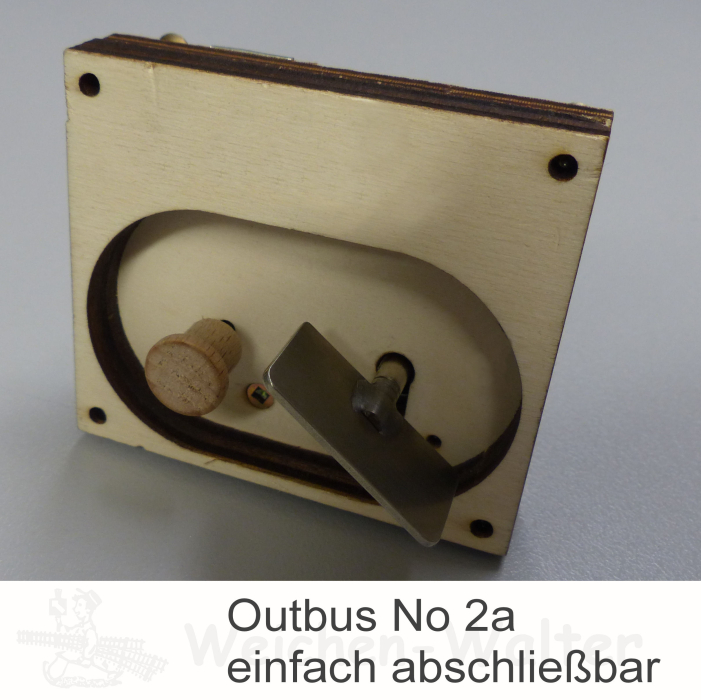

Typ 2a / Einfach verschließbar:

In der Grundstellung kann die Betätigung abgeschlossen und somit gegen unbefugtes/unbeabsichtigtes Verstellen gesperrt werden.
Der Schlüssel kann in dieser verschlossenen Stellung entnommen werden.

Ist das mechanische Schloss entriegelt, kann die Zug-/ Druckbetätigung bedient werden.
Der Schlüssel ist nun wie beim Vorbild gegen das Abziehen gesichert.

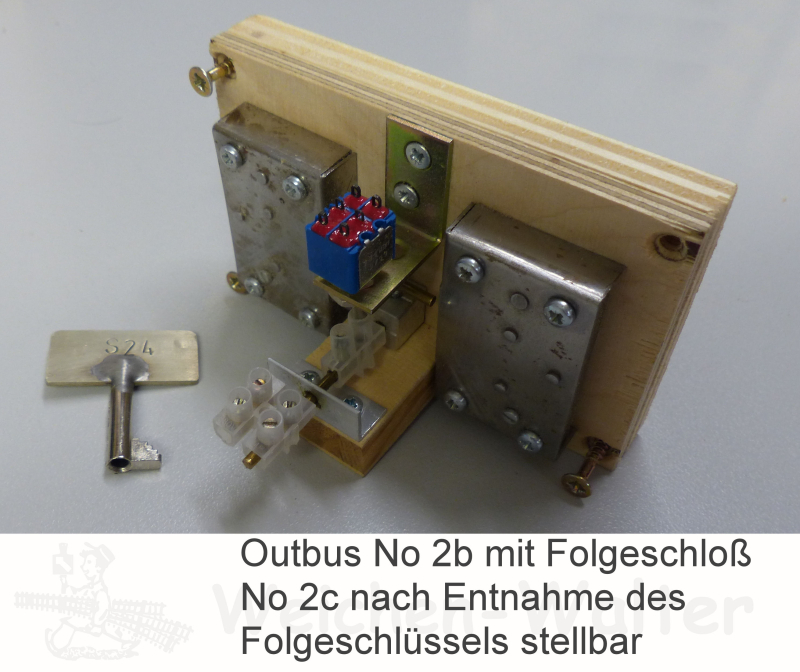

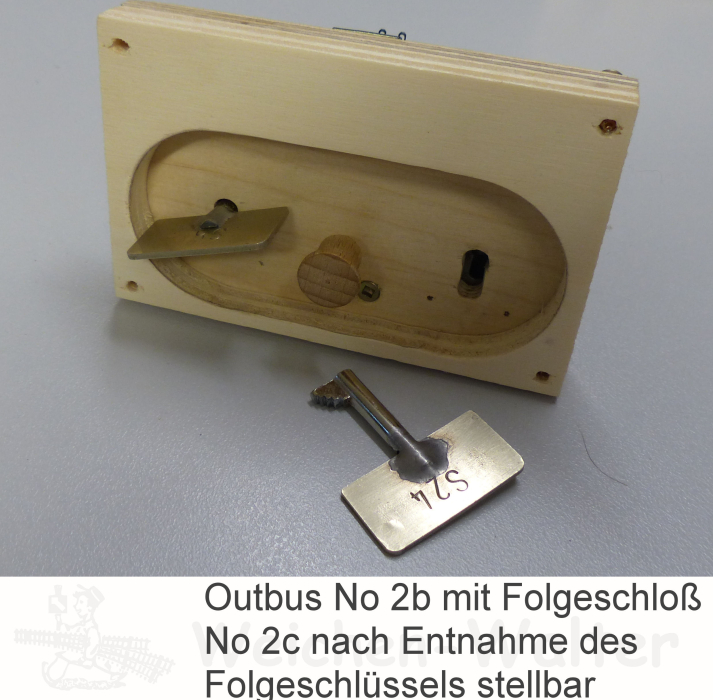

Typ 2b und 2c / verschließbar mit Folgeschloss

Beispiel:

- Anschlußweiche (mit Typ 2a) mit

- nachfolgender (Schutz-)Weiche (mit Typ 2b/c)

In der Grundstellung kann die Betätigung abgeschlossen und somit gegen unbefugtes/unbeabsichtigtes Verstellen gesperrt werden.
Der Zugführerschlüssel kann in dieser Stellung entnommen werden. Der Schlüssel des Folgeschlossel ist dabei gegen Abziehen gesichert,
das entsprechende Folgeschloss ist verriegelt. Die (Schutz-)Weiche kann nicht verstellt werden.

Wird mit dem Zugführerschlüssel das Schloss entriegelt, kann die (Schutz-)Weiche bedient werden. Der Zugführerschlüssel ist nun wie
beim Vorbild gegen das Abziehen gesichert. Der Folgeschlüssel kann durch Drehung entnommen werden um das Schloß der
Anschlußweiche zu entriegeln.

Bei Typ 2b ist nun die Schutzweiche verriegelt und kann nicht mehr verstellt werden.

Bei Typ 2c kann auch nach Entnahme des Schlüssels bei komplexen Anschlüssen die Weiche bedient werden.

Die Ausführung/Bestückung dieser Betätigungen ist abhängig von der Situation der Anschlußstellen. Dies geschieht in Absprache mit
dem Kunden z.B. durch Zusendung eines Plans per E-Mail.

Die Schlüssel gibt es in 24 verschiedenen Schließungen.

Der Schlüssel wird in der dargestellten Ausführung (der DB Form verkleinert angenähert) mitgeliefert. Er wird mit der vorher abgeklärten Beschriftung gefertigt.

Die Betätigung ist für den Modulbau bestens geeignet, aber auch bei ortsfesten Anlagen gibt es viele Einsatzmöglichkeiten.

Ab einer Modulkastenwandstärke von 10mm ragt der Knauf auch bei gezogener Stellung nicht über das Außenbrett und ist beim Transport der Module vor Beschädigungen geschützt.

Im Produkt enthalten sind:

-Handbetätigung mit Kippschalter und Knauf
-Schloss in Grundstellung verschließbar mit Schlüssel (bei No 2b / 2c zwei Schlösser)
-Befestigungsschrauben

Für eine beidseitige Bedienung ist die OUTBUS No 1 leer und eine Stellstange Messingdraht 2,5 x 500mm erfordelich.

 No1 Leer

 Stellstange Messing Ø 2,5 mm x 500 mm

 weitere Outbus Produkte

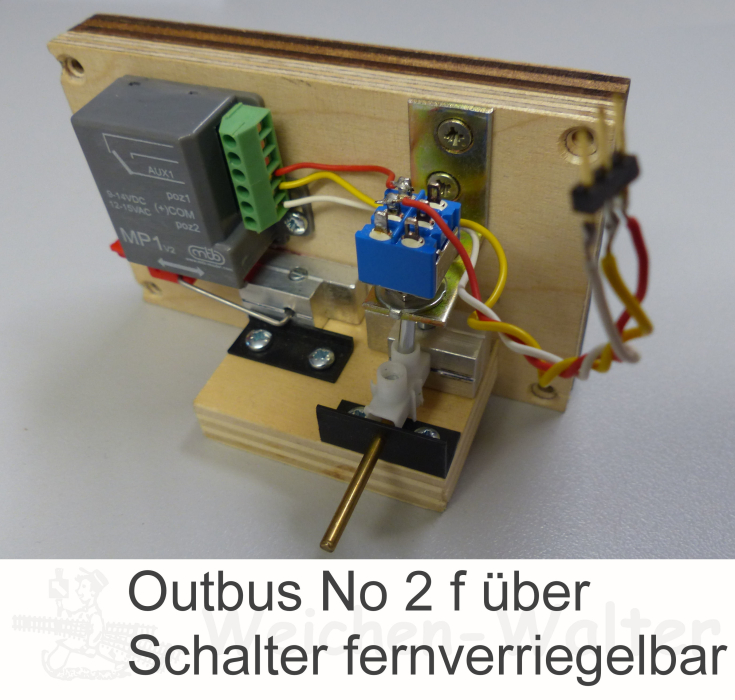

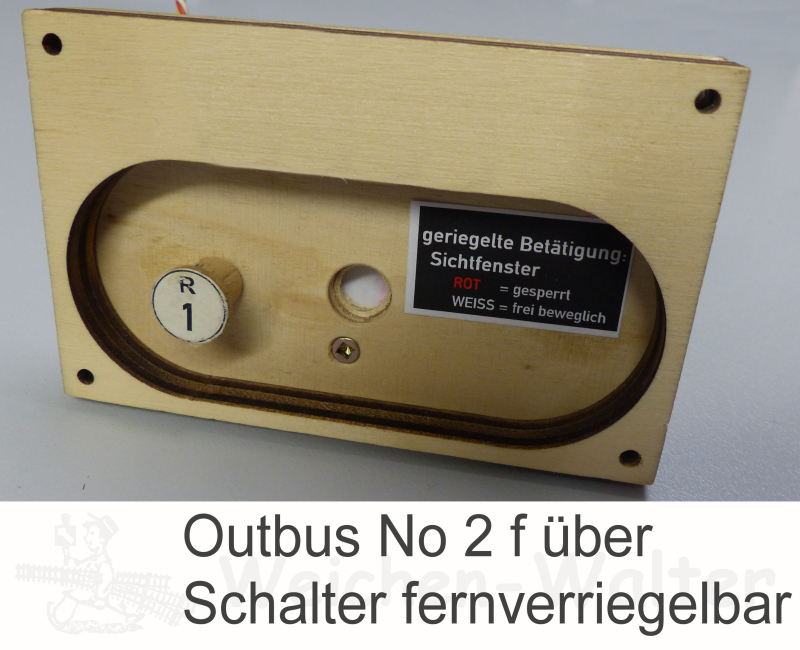

Unter "Mehr Bilder" finden Sie Beispiele für den Aufbau der OUTBUS Zug-/ Druckbetätigung.
