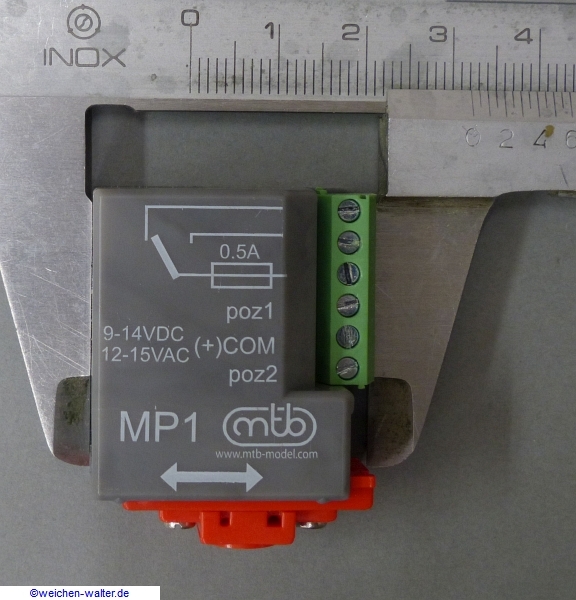

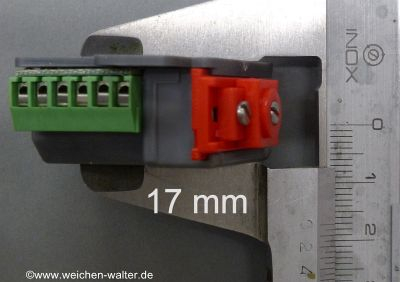

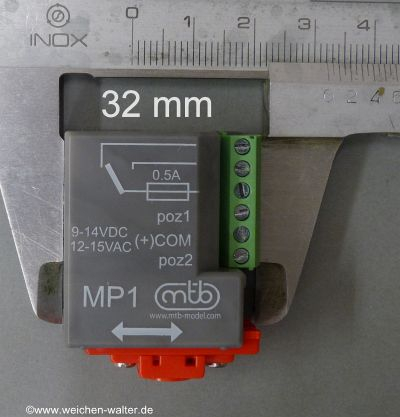

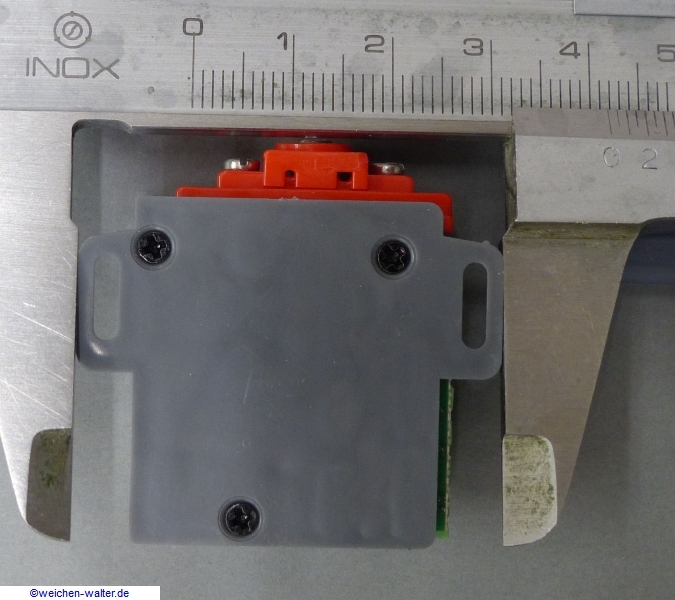

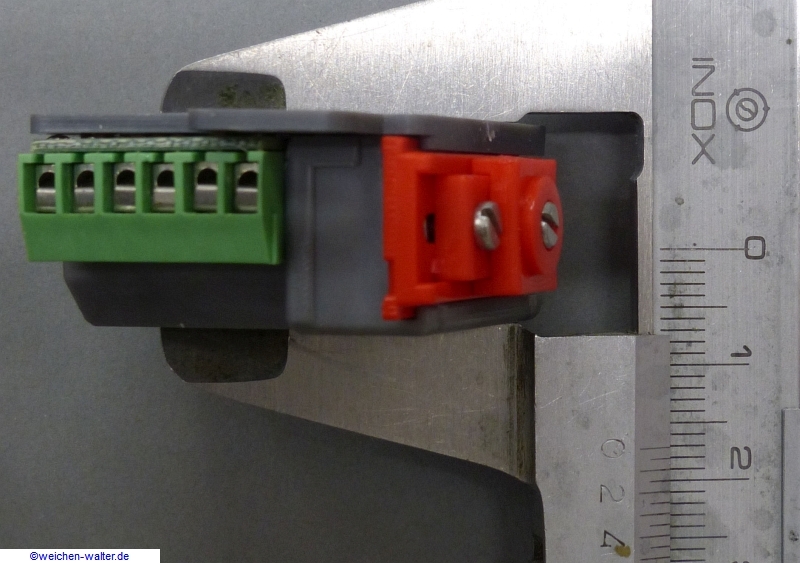

MP1 - Weichenantrieb

Wer einen günstigen und zuverlässigen Weichenantrieb sucht ist mit dem MP1 bestens beraten. Die Ansteuerung erfolgt über Kippschalter oder Decoder deren Schaltimpulse auf ca. 2,5 Sekunden eingestellt sind. Der Antrieb enthält einen freien Umschaltkontakt für die Herzstückpolarisierung.
Die Rückmeldung kann über die Steuerleitungen realisiert werden.

Besonders einfach ist die Einstellung des Stellweges mit 3, 6 oder 9 mm umgesetzt. Dazu werden die beiden Schrauben auf der Unterseite gelockert und der Schlitten durch Kippen entnommen. Dann wird der Mitnehmerbolzen in die neue Position der Exzenterscheibe gesetzt, der Schlitten wieder eingesetzt und die Schrauben wieder festgedreht.

Die Justierung der Position erfolgt durch Lösen der beiden Schrauben am Schlitten. Nach dem korrekten Einstellen der Schrauben werden diese wieder festgeschraubt. Sollte eine dieser Schrauben oder Muttern verloren gehen, Sie finden Ersatzschrauben in der gleichen Katogorie wie die Antriebe.

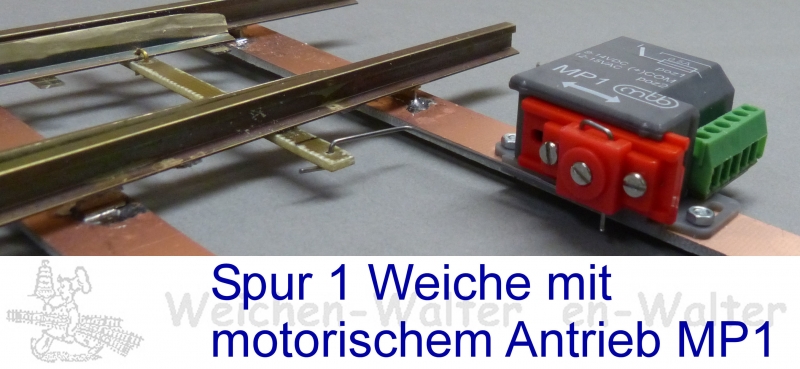

Gerne wird der Antrieb auch für andere bewegliche Elemente wie Gleissperren, Schranken, Formsignale, Tore und vieles mehr eingesetzt.

Für den Betrieb wird eine Spannung von 9-16 Volt Gleich- oder Wechselspannung benötigt. Bei zu hoher Spannung kann der Antrieb die Endlagen überspringen und läuft unendlich. Umgekehrt erreicht der Antrieb bei zu geringer Spannung die Endlagen nicht mehr zuverlässig und bleibt dann stehen.

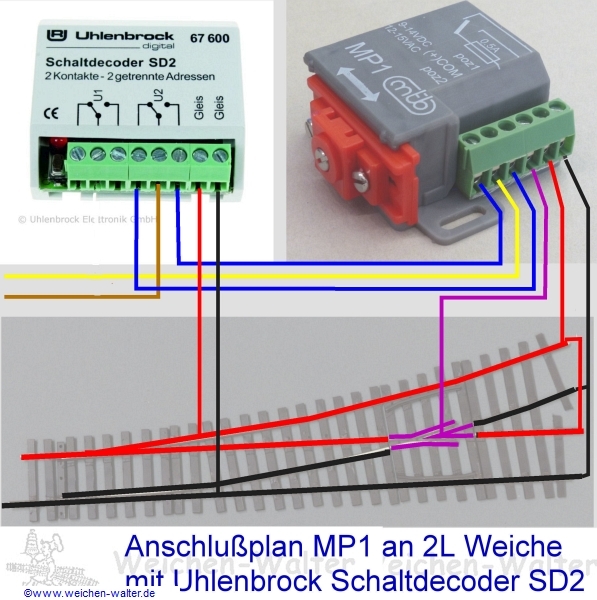

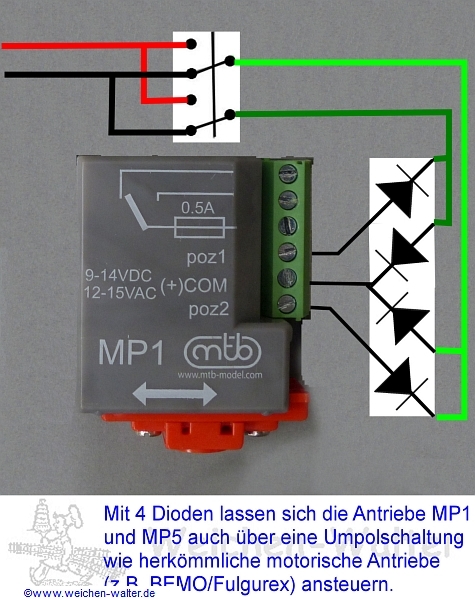

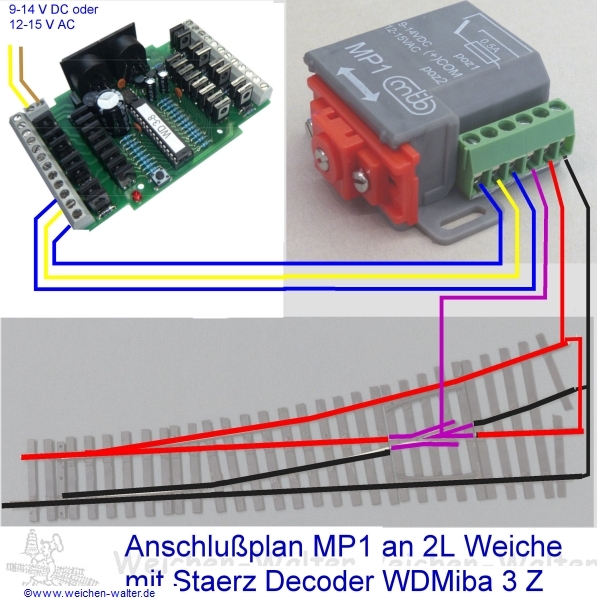

Diverse Schaltungen für diesen Antrieb finden Sie in den Bildern.

Technische Daten:
- zuverlässiger motorischer Weichenantrieb wahlweise mit Decoder
- mit sehr gutem Preis/Leistungsverhältnis.
Nach unserer Erfahrung ist für Stellwege bis 3 mm der beiliegende Stelldraht zu hart.
Wir empfehlen in diesem Fall die Option zusätzlicher Federstahldraht 0,8 mm (H0 Weichen) oder 0,6 mm (N Weichen)
Beim Einsatz von 0,6 mm Stelldrähten wird eine Hülse zur Aufnahme der Drähte nötig!
- Endabschaltung
- zusätzlicher Umschalter für Polarisierung, abgesichert über PTC Sicherung (selbstrückstellend)
- einstellbarer Stellweg 3 - 6 - 9 mm
- einfache Justierung der Stellstange

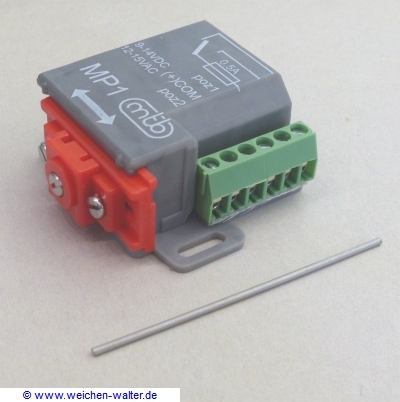

- beiliegend 1mm Stahldraht 50 mm Länge
passende Schrauben >>

Vergleichstabelle der MP-/DP-Antriebe

ausführlicher Testbericht auf Drehscheibe online

Downloads:
Info Flyer

Anleitung DE

Anleitung CZ/DE/EN

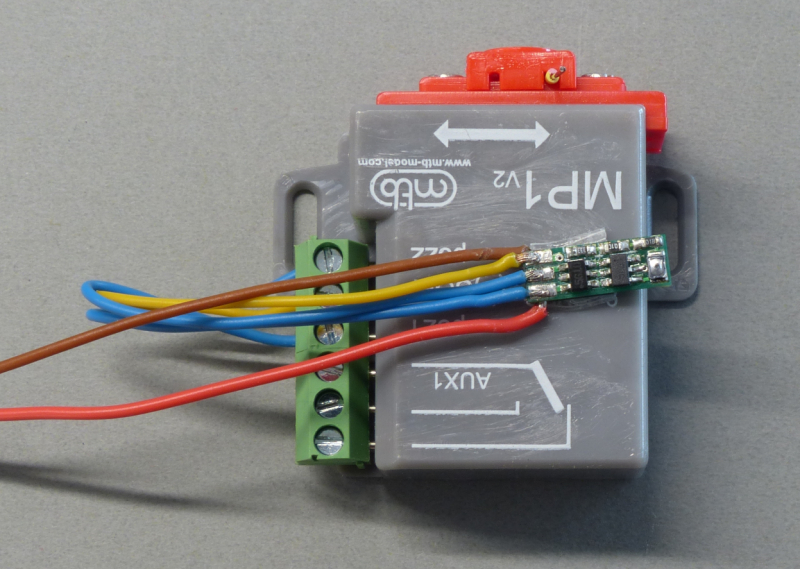

Schaltdecoder 10F322.1 für Weichenantriebe u. Relais
