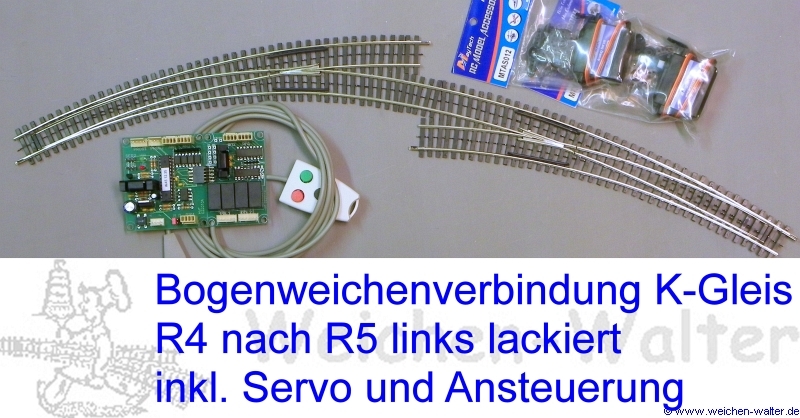

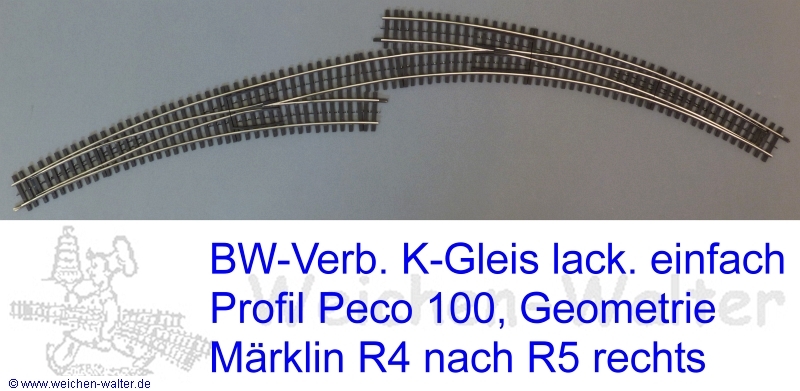

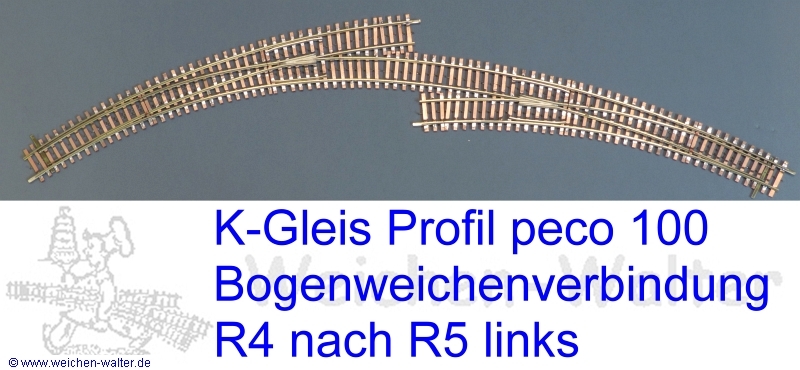

Bogenweichenverbindung R4 nach R5

Bogenweichenverbindung vom K-Gleis Radius 2241 nach Radius 2251

Die Weichen fügen sich exakt in die Märklingeometrie ein. In den Paralellgleisen

der Radien 4 und 5 ersetzen sie jeweils ein 30° Gleisstück 2241 und 2251

in einem 60° Bogen.

Herzstücke mit Spurkranzauflauf:

3L-Radsätze werden um ca. 0,5 mm angehoben

NEM Radsätze sinken nicht ein

RP 25 Radsätze sinken entsprechend ein, entgleisen jedoch nicht

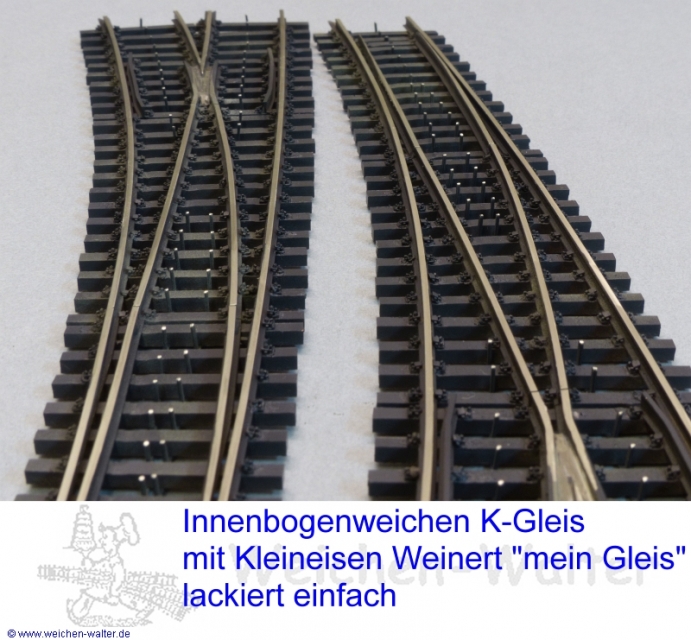

Bei der Option Kleineisen lose werden Weinert-mein-Gleis Schwellenroste mitgeliefert. Die Kleineisen werden mittels Abbrechklingenmesser vom Schwellenrost getrennt und mit Sekundenkleber Gel auf die Schwellen geklebt.

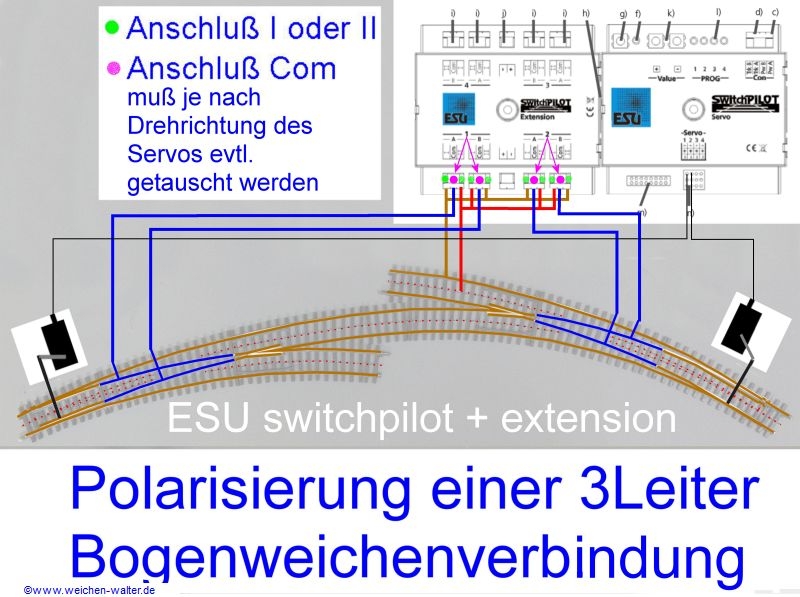

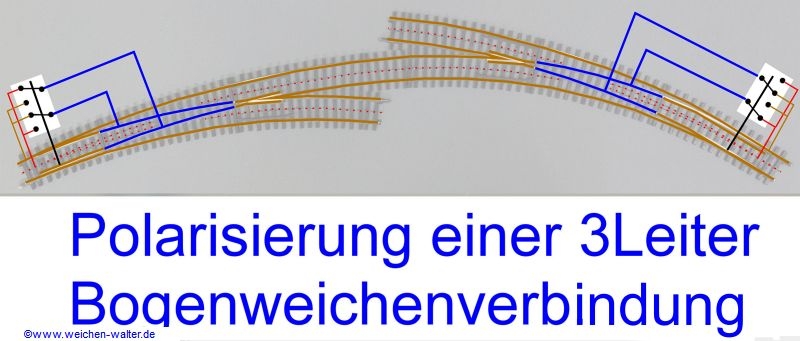

Wegen der schlanken Geometrie müssen die Weichen polarisiert werden und benötigen dazu je zwei Umschaltkontakte.

Wir empfehlen dazu Servos mit der Ansteuerung WA5 von MBTronik oder die MP-Antriebe
